簡要說明

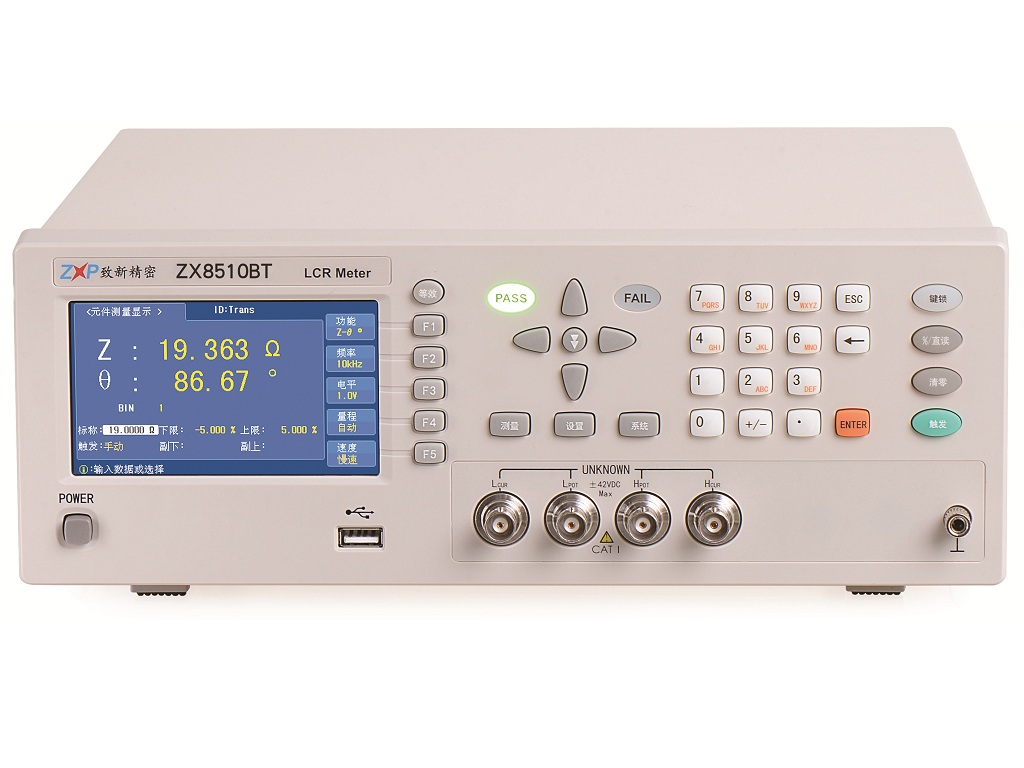

ZX8510BT/ZX8517BT型LCR數字電橋是一種高精度、寬測試范圍的阻抗測量儀器，可方便升級替代*2810B/*2817B, 可方便選擇測試頻率，并可方便選擇測試信號電平。可測量電感L、電容C、電阻R等多種參數。既能適應生產現場高速檢驗的需要, 又能滿足實驗室高精確度高穩定度的測量需要, 同時儀器所提供的 HANDLER及RS232C等多種接口為儀器使用于元件自動分選系統和與計算機聯網通訊提供了條件。
訂購信息
●ZX8510BT：最高頻率10KHz
●ZX8517BT：最高頻率100KHz
型號 | ZX8510BT | ZX8517BT |
測試頻率 | 100Hz,120Hz,1kHz,10kHz | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10點 |
測試參數 | L-Q,L-D,C-D,R-Q,|Z|-θ,|Z|-D |
測試電平 | 0.1Vrms, 0.3Vrms, 1Vrms |
基本準確度 | 0.1%，精度表為準 | 0.05%，精度表為準 |
顯 示 范 圍 | |Z|,Ｒ,Ｘ | 0.1 mΩ～99.999MΩ | 0.1 mΩ～99.999MΩ |
L | 0.0001μH～999.99H | 0.0001μH～9999.9H |
R | 0.01 mΩ～99.999MΩ | 0.1 mΩ～99.999MΩ |
Q | 0.1～9999.9 | 0.1～9999.9 |
C | 0.0001pF ～ 9999.9 F | 0.0001pF ～ 9999.9 F |
測試速度 | 快速:30次/秒、中速:6次/秒、慢速:1.5次/秒 |
信號源阻抗 | 30Ω、100Ω |
量程方式 | 自動、保持 |
觸發方式 | 內部、手動、外部 |
校準功能 | 開路/短路、全頻清零 |
等效電路 | 串聯、并聯 |
比較器 | BIN0～BIN3、NG、Pass、Fail |
PASS、HI、LOW(PASS/FAILLED顯示)、蜂鳴器提示 |
接口 | RS232C、UsbHost、USB Device、Handler |
溫度濕度 | 0℃～40℃，相對濕度≤75% |
電源要求 | 100～120 Vac或198～242 Vac |
46～64 Hz，功率大于50 VA |
體積(WxHxD) | 310mmx110mmx315mm |
重量（凈重） | 4.5Kg |
ZX28Y04(標配)
開爾文測試電纜 |  |
| ZX28Y05(選配) |  |
| ZX28Y08(選配) |  |
| ZX28Y11(選配) |  |
| ZX28Y09B(選配) |  |
